概 述：

　　V錐流量計,它采用了與孔板截然相反的節流方式，在管道中心懸掛一個特制的流線型錐體來節流，它由V錐流量傳感器、導壓附件與差壓變送器等組成。

特 點：

● 精度高
　V錐一次元件的精度高達0.5級；
● 重復性好
　V錐一次元件的重復性高達0.1%；
● 范圍度(量程比)寬
　范圍度為10：1；
● 自整流功能，直管段的要求低
　建議安裝時上游留1～3D的直管段；
● 長期精度穩定
　β值可以保持不變，儀表可長期使用而無需重新標定；
● 信號穩定
　V錐低壓流場呈現高頻低幅的壓力脈動，噪聲??；
● 永久壓力損失低
　V錐流量計可以在低差壓下正常運行，因此它的永久壓力損失低；
● β值范圍寬
　V錐流量計的β值范圍為0.45～0.85；
● 無滯流區耐污染，不易堵
　錐體的邊壁收縮塑形設計不存在死區；
● 混合器功能
　在V錐流量計的下游所產生的漩渦可以將介質攪拌均勻，起到混合器作用；
● 可測高溫高壓介質
　工作溫度可大于600℃，壓力42.0MPa；
● 可測復雜工況介質
　可測氣液兩相介質，各種混合氣體等；
● 錐體采用支撐架結構，有效防止錐體脫落。

主要技術參數：

● 測量介質：液體、氣體、蒸汽
● 公稱通徑：DN25(1″)～DN2000(80″)
● 公稱壓力：≤16MPa；最大≤42.0MPa
● 工作溫度：-40℃～600℃
● 環境溫度：-40℃～60℃
● 相對濕度：5%～90%
● 流量計精度：0.5級、1.0級、1.5級
● 重復性：0.15%、0.33%、0.5%
● 范圍度(量程比)：6:1、10:1或更高
● 適用雷諾數：1.6×10⁴～1×10⁷
● 結構形式：法蘭連接型、焊接型、對夾型、特殊(按用戶要求)

● 取壓端面連接：標準為法蘭、螺紋、套節或焊接端接頭，也可根據需要提供其他端接頭。
● 結構材料：雙相2205不銹鋼、304或316不銹鋼、哈氏合金C-276，254， SMO，碳鋼，根據要求可提供特種材料。
● 流向：水平、垂直(最好從下向上流動)、其他(按用戶要求)
● 等效直徑比(β)：0.45～0.85
● 安裝直管段長度：上游1～3D，下游0.5～1D

應用范圍：

● 蒸汽流量測量
● 天然氣、高爐煤氣、焦?fàn)t煤氣、氫氣、氮氣、碳氫化合物、單組分氣體、多組分氣體、空氣等各種氣體流量測量。
● 濕氣體。
● 檢測煙道氣等排氣流量。
● 檢測水、液化石油氣、成品油、原料油、甲醇、乙二醇、甲苯、氨水、雙氧水、各種水溶液等流體的流量。
● 在各種淤漿管路上應用。
● 臟污介質的場合。
● 直管段不足的場合。

● 對精度要求較高的場合。
● 多相流體測量

結構形式、安裝尺寸：

●法蘭連接型：

尺寸示意

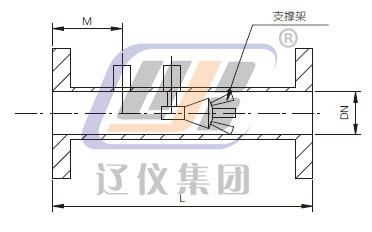

圖3法蘭連接型

法蘭連接型的外形尺寸

●對夾型：

尺寸示意

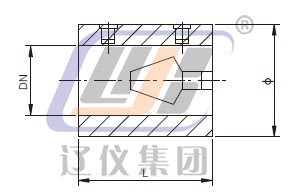

圖4對夾型

對夾型的外形尺寸

注:以上尺寸為參考尺寸，具體產品生產時會有所調整，請以實際到貨為準。

安裝方式、安裝建議：

●典型安裝方式:
V錐流量計的安裝與孔板類似，導壓孔的位置如圖5，6所示：

典型安裝方式

取壓口與管道的相對位置

　　取壓口的位置原則上應當能保證在測量氣體介質流量時自動疏水，在測量液體介質流量時自動排氣，即測液體時，取壓口在下方45°以內選擇，測氣體時，取壓口在上方45°以內選擇，測含雜質的氣體流量應當接近垂直方向。
